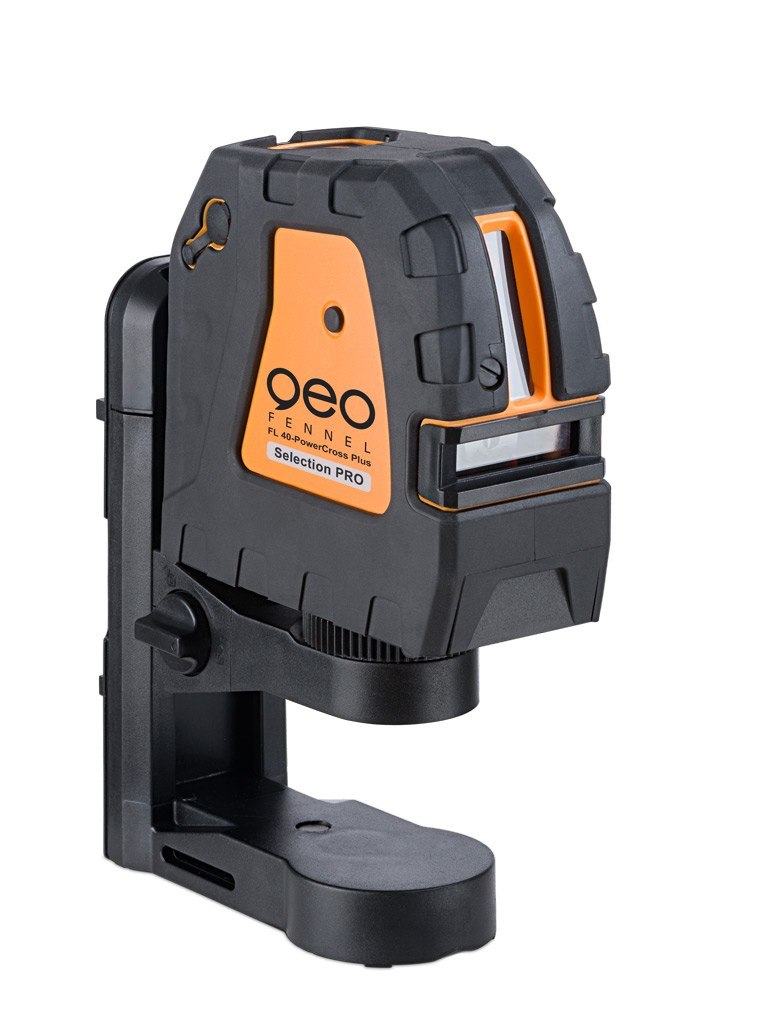

GEO FENNEL FL 40 Automatyczny, kompaktowy niwelator majsterski; kompensator z tłumieniem magnetycznym; dwie line lasera (pozioma

GEO FENNEL FL 40 Automatyczny, kompaktowy niwelator majsterski; kompensator z tłumieniem magnetycznym; dwie line lasera (pozioma

Zastosowane rozwiązania techniczne:
Prostota obsługi, szybkość działania
Mechaniczny kompensator nowej generacji z tłumieniem magnetycznym umożliwia automatyczne wyznaczanie pionów i poziomów bez przygotowania.
Udoskonalony układ optyczny z diodą laserową 635nm emituje długie, cienkie linie (zachodzące daleko na sufit, podłogę i przeciwległe ściany) wyraźnie widoczne na powierzchniach budowlanych.

Tryb pulsacji uruchamiany przyciskiem ''P''. Umożliwia współpracę z detektorem FR 55 lub FR 55-M zwiększającym zasięg lasera do 60m
Sygnalizacja optyczna i akustyczna wychylenia przyrządu poza zakres samoregulacji eliminuje powstawanie błędów w wyznaczaniu pionów i poziomów.
Odłączany uchwyt wielofunkcyjny z magnesem umożliwia szybkie mocowanie do ściany, statywu, konsoli, stalowego elementu konstrukcji lub rury.
Standardowe podwójne mocowanie 5/8" oraz 1/4" pasuje do typowych statywów geodezyjnych i fotograficznych.
Przycisk P (pulsacji) uruchamia tryb współpracy z detektorami laserowymi FR 55 oraz FR 55-M , które odbierają sygnał linii lasera. Dzięki tym urządzeniem można ustalić położenie niewidocznej gołym okiem linii. Przydaje się to szczególnie podczas pracy na zewnątrz budynków. Wówczas zasięg lasera zwiększa się do ponad 60m. Przy pomocy detektora można wykonywać prace niwelacyjne na mniejszym placu budowy.
Różne sposoby mocowania. Zarówno odłączany uchwyt, jak i głowica laserowa są wyposażone w gniazda mocowania do statywów geodezyjnych 5/8" oraz fotograficznych 1/4". Ponadto dwie pary silnych magnesów pozwalają na natychmiastowe zamocowanie przyrządu do elementów stalowych od dołu lub z boku. Podobnie łatwo można zamocować laser do rur, elementów rusztowań, belek itp., przebiegających poziomo lub pionowo, przewlekając pasek przez szczeliny w uchwycie. Otwór w zawieszce umożliwia zamocowanie przyrządu również na ścianie.
Obracanie krzyża linii laserowych. Po poluzowaniu śruby sprzęgającej, można obracać głowicę laserową na uchwycie w zakresie 360°. Rzutowanie linii lasera w dowolną stronę jest w dalszym ciągu możliwe, pomimo sztywnego zamocowania uchwytu.
Podwójne gniazda mocowania. Zarówno uchwyt jak i głowica laserowa zostały wyposażone w komplet gniazd do mocowania z zastosowaniem gwintów 5/8" oraz 1/4". Są to typowe standardy powszechnie stosowane w statywach geodezyjnych i fotograficznych.
Mocowanie na statywie lub kolumnie. Laser można zmocować w uchwycie lub po jego odłączeniu, samą tylko głowicę laserową przykręcić do statywu lub kolumny. Ten drugi sposób mocowania jest bardzo wygodny w przypadku stosowania statywów z obrotową głowicą talerzową.

Bogate wyposażenie instrumentu obejmuje:
Automatyczny laser budowlany z kompletem baterii.
Uchwyt wielofunkcyjny z zawieszką na ścianę oraz wbudowanym magnesem.
Pasek do mocowania uchwytu na rurach.
Tarczka celownicza montażowa z uchwytem magnetycznym.
Torba ortalionowa na przyrząd i wyposażenie.

Elementy wyposażenia i obsługi:
1 Osłona gumowa głowicy
2 Głowica przyrządu
3 Dioda sygnalizacyjna załączonej pulsacji światła lasera
4 Przycisk włącznika pulsacji światła lasera
5 Dioda sygnalizacyjna włączenia przyrządu
6 Uchwyt wielofunkcyjny do mocowania przyrządu
7 Szczelina boczna paska mocującego
8 Pokrywka śrubki kalibracyjnej
9 Pokrętło śruby sprzęgającej głowicę z uchwytem
10 Dźwigienka włącznika kombinowana z mechanizmem blokady kompensatora
11 Szczelina dolna paska mocującego
12 Śrubka pokrywki zasobnika baterii
13 Pokrywka zasobnika baterii
14 Tuleja gwintowana 1/4" do mocowania głowicy na statywie fotograficznym
15 Tuleja gwintowana 5/8" do mocowania głowicy na statywie geodezyjnym lub budowlanym
16 Szybka osłonowa wylotu wiązek światła lasera
17 Otwór do zawieszania uchwytu na ścianie
18 Śruba sprzęgająca głowicę z uchwytem
19 Magnesy boczne
20 Magnesy dolne
21 Tuleja gwintowana 5/8" do mocowania uchwytu na statywie geodezyjnym lub budowlanym
22 Tuleja gwintowana 1/4" do mocowania uchwytu na statywie fotograficznym

Dane techniczne kompaktowego niwelatora majsterskiego FL 40-Pocket II:
Parametr FL 40-Pocket II
Dokładność 3mm /10 m
Zasięg bez detektora o 20m (w zależności od oświetlenia zewnętrznego)
Zasięg z detektorem o 60m
Zakres samoniwelacji ±4,0°
Przycisk P (pulsacja) TAK
Długość fali światła 635nm
Moc maksymalna 1mW
Klasa ochronna 2M
Czas pracy z kompletu baterii 48 godzin
Zakres temperatury pracy -10°C ÷ + 40°C
Mocowanie wolnostojący, do statywu, do konsoli kolumny KS 3, ściany, elementu konstrukcji lub rury
Wymiary (z uchwytem) [mm] 133x51x157
Masa (sam instrument) 0,55kg
Masa z uchwytem 0,80kg
Narzędzie dostarczane razem z poręczną torebką przypinaną do paska oraz tarczą celowniczą.
